DDR1,DDR2,DDR3,DDR4外观区别与参数对比

  • 2719人已阅读
  • 时间:2018-12-02 14:28:02
  • 分类:操作系统
  • 作者:祥哥

很多人不知道内存条是什么接口,我们除了软件测试外也可以用眼睛看外观。

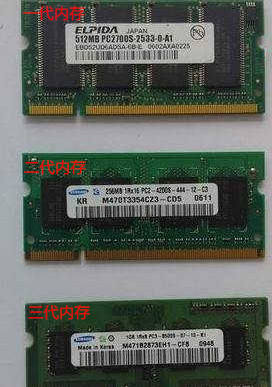

简单介绍下:ddr 1,2,3代内存的外观区别
DDR1:
一个缺口、单面92针脚、双面184针脚、左52右40、内存颗粒长方形

DDR2:
一个缺口、单面120针脚、双面240针脚、左64右56、内存颗粒正方形、电压1.8V

DDR3:
一个缺口、单面120针脚、双面240针脚、左72右48、内存颗粒正方形、电压1.5V

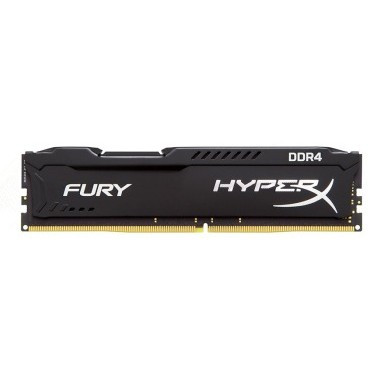

DDR4:

一个缺口、单面144针脚、双面288针脚、左77右67、电压1.2V 金手指变成曲形的了

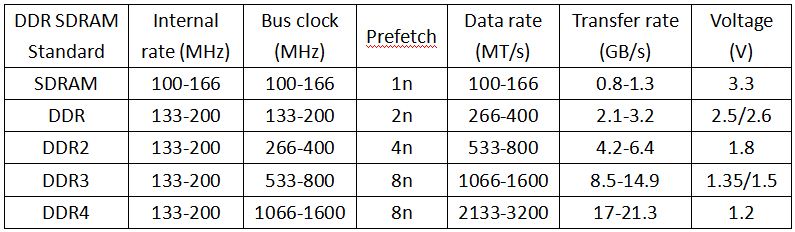

DDR SDRAM(Double Data Rate SDRAM):为双信道同步动态随机存取内存,是新一代的SDRAM技术。别于SDR(Single Data Rate)单一周期内只能读写1次,DDR的双倍数据传输率指的就是单一周期内可读取或写入2次。在核心频率不变的情况下,传输效率为SDR SDRAM的2倍。第一代DDR内存Prefetch为2bit,是SDR的2倍,运作时I/O会预取2bit的资料。举例而言,此时DDR内存的传输速率约为266~400 MT/s不等,像是DDR 266、DDR 400都是这个时期的产品。
DDR2 SDRAM(Double Data Rate Two SDRAM):为双信道两次同步动态随机存取内存。DDR2内存Prefetch又再度提升至4 bit(DDR的两倍),DDR2的I/O频率是DDR的2倍,也就是266、333、400MHz。举例:核心频率同样有133~200MHz的颗粒,I/O频率提升的影响下,此时的DDR2传输速率约为533~800 MT/s不等,也就是常见的DDR2 533、DDR2 800等内存规格。
DDR3 SDRAM(Double Data Rate Three SDRAM):为双信道三次同步动态随机存取内存。DDR3内存Prefetch提升至8 bit,即每次会存取8 bits为一组的数据。DDR3传输速率介于 800~1600 MT/s之间。此外,DDR3 的规格要求将电压控制在1.5V,较DDR2的1.8V更为省电。DDR3也新增ASR(Automatic Self-Refresh)、SRT(Self-Refresh Temperature)等两种功能,让内存在休眠时也能够随着温度变化去控制对内存颗粒的充电频率,以确保系统数据的完整性。
DDR4 SDRAM(Double Data Rate Fourth SDRAM):DDR4提供比DDR3/ DDR2更低的供电电压1.2V以及更高的带宽,DDR4的传输速率目前可达2133~3200 MT/s。DDR4 新增了4 个Bank Group 数据组的设计,各个Bank Group具备独立启动操作读、写等动作特性,Bank Group 数据组可套用多任务的观念来想象,亦可解释为DDR4 在同一频率工作周期内,至多可以处理4 笔数据,效率明显好过于DDR3。 另外DDR4增加了DBI(Data Bus Inversion)、CRC(Cyclic Redundancy Check)、CA parity等功能,让DDR4内存在更快速与更省电的同时亦能够增强信号的完整性、改善数据传输及储存的可靠性。
